空调温度传感器阻值判断及维修代换方法

格力空调售后服务 作者:GREE小编 时间:2018-01-15

无论是家用空调还是中央空调,空调温度传感器都是非常关键的部件,空调机组的很多软性故障,都是由温度传感器导致。了解空调温度传感器对空调维修非常重要,格力官网技术人员就空调温度传感器的关键问题解释如下:

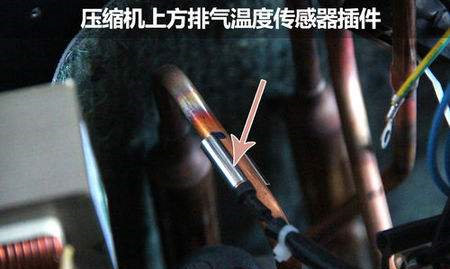

压缩机上方排气温度传感器插件
空调温度传感器实际是负温度系数热敏电阻,温度高阻值小,温度低阻值高。不同品牌的空调采用的温度传感器阻值不尽相同,一般是25度时对应的阻值有5K、10K、15K、20K、25K等等。

空调温度传感器除了阻值,还有个关键参数:温度系数,是指当温度每升高一度时,电阻增大的百分数随温度阻值变化率,称为温度系数。空调厂家选用最多的是3450,3480,3950等等。同样阻值,温度系数不同,在不同温度情况下,阻值变化很大。在空调维修时,如果阻值与温度系数选择错误,都可能会导致空调机组在某个温度区域,工作不正常。例如;空调温度传感器原厂是10K的,如果用5K替换,夏天的制冷的时候你可能感觉不到多大问题,但是到冬天制热的时候,你会发现防冷风功能没了,室外风机不启动,不化霜,甚至压缩机都不能正常启动。导致空调机组制冷正常,无法制热故障。或者,同样是10K温度传感器,但是温度系数厂家是3450,如果更换成3950的10K温度传感器,由于温度系数不同,直接造成控温不准,实际温度没达到设定值,控制系统可能就已经判断卸载停机,相关温度保护(排气温度保护,防冻温度保护,防冷风功能,温差保护等等)也会不正常。

格力官网的技术人员强调;如果是变频空调,不正确更换温度传感器,影响将会更大。因此在空调维修时,务必严格按厂家的温度传感器参数选配替换,避免空调机组出现各种软故障。

空调维修过程中,温度传感器(热敏电阻)故障比例较高,一旦出现开路、短路或特性曲线不良等故障,空调将显示不正常的代码,不能正常工作。 由于温度传感器上没有标明参数和阻值,往往在维修中难以确定,就是同一品牌,不同型号,其阻值也不一定相同。

空调温度传感器,即在温度升高时阻值减小;温度降低时阻值增大。CPU比较器的负端取样电压为CPU电源电压的1/2,也就是2.5V。而外围电路RTl和RT2运放比较器正端的上拉电阻,R1和R2 是下偏置电阻。空调电路设计人员以常温25度为基准,也就是25%时,RTl=R1、RT2=R2,A、B点电压为2.5V。有些电路设有R3、R4,主要起缓冲作用。当环境温度升高时 RTI阻值减小,A点电压上升,比较器输出一差压,经CPU 内部一系列处理,去控制内外机运行状态。

大型空调、 变频空调外机控制板,温度传感器接VI的取样电压不是2.5V,而是1/4电源电压,也就是1.25V,其实,确定热敏电阻阻值有一种方法特别简单,选一只50k电位器和一个热敏电阻通用插头,为了方便,之间可以用长导线连接好,拔下怀疑的热敏电阻,插上通用插头,给空调通电,用万用表5v测试电位器两端子的电压,慢慢转动电位器手柄,当电压为2.5V时,停止转动,此时电位器的阻值就是热敏电阻的阻值。例如:阻值为8k,环境温度为30℃左右,那么该温度传感器阻值为10k。

在空调维修中,手头上只有常用的5k和10k的热敏电阻,对于15k、20k、50k),的代换,只能变通代换:准备几只5k和10k的固定电阻,将热敏电阻和下偏置 电阻一同换上,例如一台原装大金 FVl25DAVl空调,内机管温热敏电阻特性曲线不良,压缩机工作几分钟停机,经确定阻值为20k。因手头只有10k配件.用10k热敏电阻代换原20k热敏电阻,将下偏置20k碳膜电阻换为10k固定电阻,机器工作正常。

格力空调售后服务人员发现某格力空调在制热状态下,一开机就吹冷风。外机四通阀工作吸合,但是压缩机和外风机都不工作。由此判断是温度传感器阻值变小引起CPU误判已经制热。打开机盖剪下温度传感器测量阻值近300欧左右,说明已经短路。此时不知道温度传感器阻值多大?只能一一代换试机。先代换个5K温度传感器,通电开机,发现还是直吹冷风,外机没有工作。说明阻值还是太小了?又换一个10K传感器,通电试机。外机开始工作了,一会儿就吹出热风了。以为这一次可以了,但是只吹一分钟左右观察外风机已经停止转动了。说明CPU认为是出风口温度过高保护了,也就是说温度补偿。而放在出风口上的温度计只显示30度,根本没有达到理想温度。继续换上15K传感器继续观察。这一次出风口温度达到46度!此时外风机停止工作。过了半分钟左右外风机又开始转动了,试机半小时左右一切正常。
