空调压缩机与启动电容接线方法图解

格力空调售后服务 作者:GREE小编 时间:2018-02-20

不同厂家的压缩机其接线柱方位虽然不同,但在每个接线柱旁都标有字母;对于单相压缩机而言,C表示公共端,R表示运行绕组,S表示启动绕组。各绕组接线一定要按图示方法,否则压缩机不能正常工作,甚至烧毁。

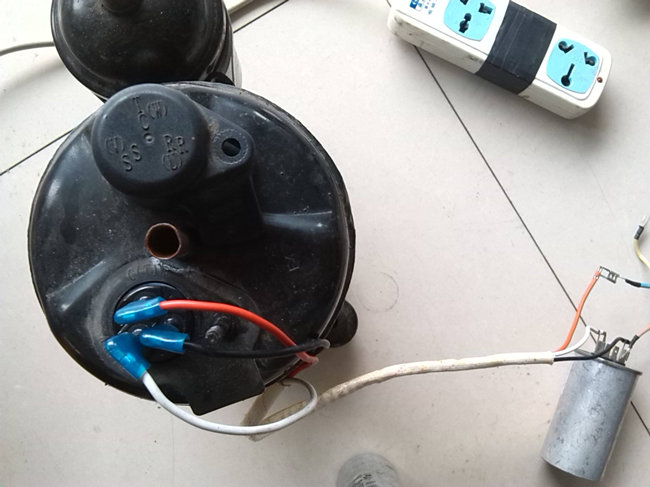

空调压缩机与启动电容接线图
  空调压缩机接线端子标识和压缩机原理接线图


空调压缩机公共接线端C、主绕组端R 、付绕组端S的判定方法:

根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理(主绕组C~R阻值较小,副绕组C~S阻值略大,R~S阻值是主副绕组阻值之和),用万用表电阻档,假设任一接线端子为C端,将万用表一只表笔与假设公共端接触,另一支表笔分别与另外两个端子接触,测量阻值若分别为:3.5Ω、4.2Ω。则假设正确,那么,电阻值较小的另一端为主绕组端R,电阻值略大的另一端为付绕组端S。用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。
他们的测量是SC+RC=SR  也就是说启动绕组加上运行绕组等于启动绕组与运行绕组串起来的总和。记住在测量时电阻小的为运行绕组,电阻大的为启动绕组。

空调压缩机运行绕组和启动绕组的区分最好根据供应商规格书标注要求操作。接线方法:(C公共端)接电源火线(L)、(R运行绕组)接电容再接电源零线(N)、(S启动绕组)接电容另一端。了解更多空调压缩机电容接线图知识,尽在济南空调维修官网。
