格力空调故障代码H5维修思路

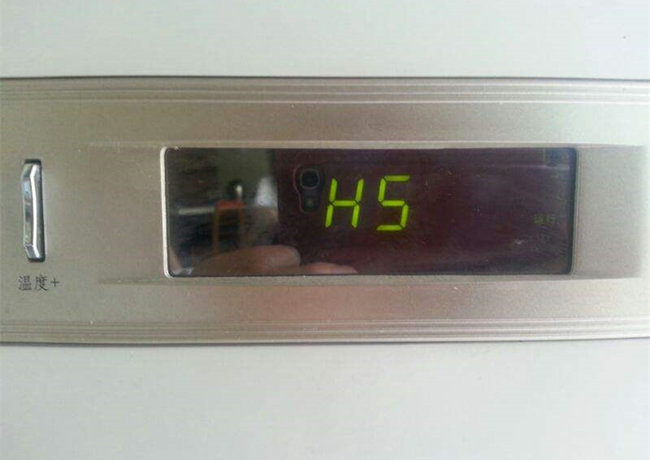

有很多格力空调售后维修人员，想必在维修格力变频空调的时候，都遇到过H5这个代码吧，那么，有多少人真的维修好过呢？我们拿着格力空调售后维修手册，查到每款机型对应的故障代码，很快就知道问题出在哪了，同样，格力变频挂机空调出现H5，查一下手册就知道了，H5，外机变频板黄灯闪5次，其故障模块过热，欠压，那么，看到这样的提示，究竟我们维修人员应该从何下手呢？根据我多年的格力空调维修经验，处理这个变频空调H5，依据自己的维修思路确实修好了不少主板。

1、一条思路

分清现象（表面及内在）——找准故障原因——正确处理

2、两种概念

系统（制冷剂循环系统、电气控制系统、通风系统）

控制（开环控制、闭环或反馈控制 ）

3、三种方法

顺推法、逆推法、排除法

其中检测控制器的好坏，一般要在通电状态下测各路电源参数（电流、电压），断电情况下测试关键器件是否短路、失效。



格力空调故障代码H5的检修：



先说说H5表示什么故障。

1）表示模块过热。

2）表示模块欠压，过流保护。（这是格力使用不同的模块，H5表示的故障两种）



格力空调故障代码H5出现的原因和快速解决办法：



1.模块内含的温度传感器损坏。（可以维修）现象是工作几秒压机就停机。

处理方法：改动传感器电路，用固定电阻代替。



2.空调运转环境温度太高，造成电流增大。模块过流保护或导致模块温度过高，报H5故障。一般比较好维修。  现象是刚开始工作正常，工作一会儿就不行了。

处理方法：清洗外机，调整冷媒



3.压缩机损坏报H5,开机风机正常，压机不转。几秒后报故障黄灯闪4下。（区分压机坏还是主板，把压机线拔掉看看报不报故障）



4.模块驱动电压15V不够或偏高。报H5  一般现象是能工作一段时间。



5.模块电流检测出故障。报H5，压机工作几秒停机。 怎么区分和1区分，要看格力采用的变频模块。要看故障代码。H5只表示模块过热。那么就找1的问题。要是表示IPM保护。就找模块电流检测电路。

处理方法：格力模块电流检测，用模块下半桥三个发射集分别接到三个很小的无感电阻然后再到300V负极，然后通过检测无感电阻上的压降，然后经过和设定的基准电压对比，三路放大输出接到三个二极管正级。三个负极并联接到模块电流检测引脚。如果确定压机能工作几秒，细管子能凉一点，那么可能就是电流检测处理问题。我们可以直接将三个二极管扣掉，就正常了。

关于更多格力空调故障代码的查询，可参考格力空调故障代码大全。
